逆变回馈型（回馈AC400V、回馈AC10KV(35KV))
I. 逆变回馈型再生制动能量吸收装置产品介绍
 |
II. 逆变回馈型再生制动能量吸收装置选型手册 逆变回馈型再生制动能量吸收装置是将轨道交通车辆进站制动时产生的直流电能逆变成与交流电网同幅值、同相位交流电能的电力电子装置，其原理图如图1所示。装置包含直流控制柜一面、逆变柜若干面、隔离变压器柜一面。逆变柜配置数量根据系统需求吸收功率进行设置，每面逆变柜包含4个NPC模块和一个并网断路器。

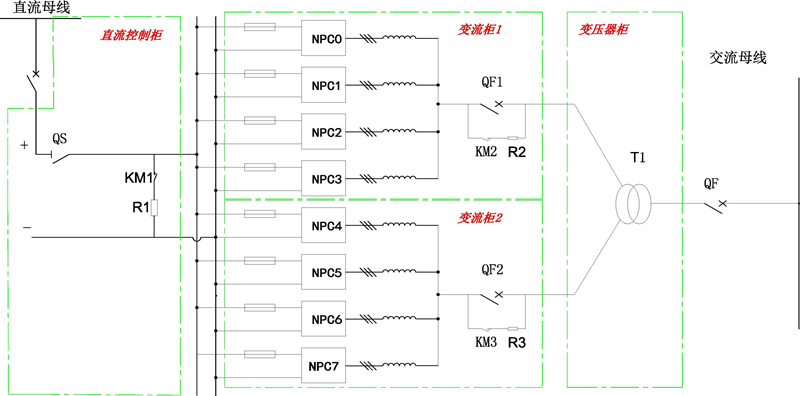

图1：主电路原理图（2面逆变柜）
|
